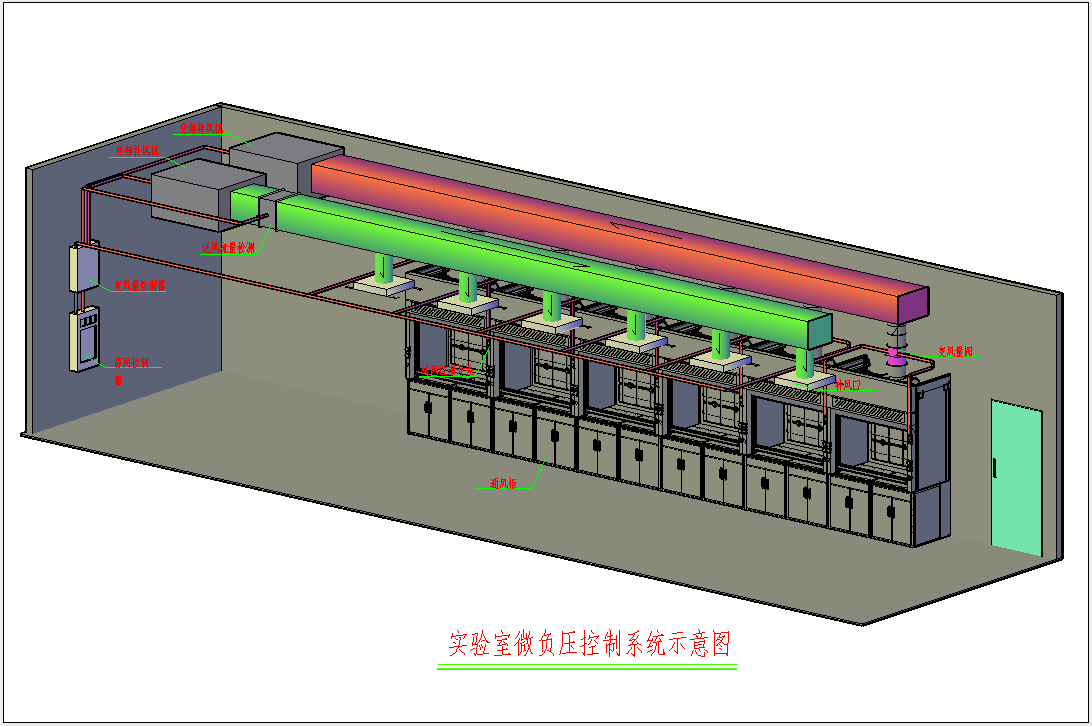

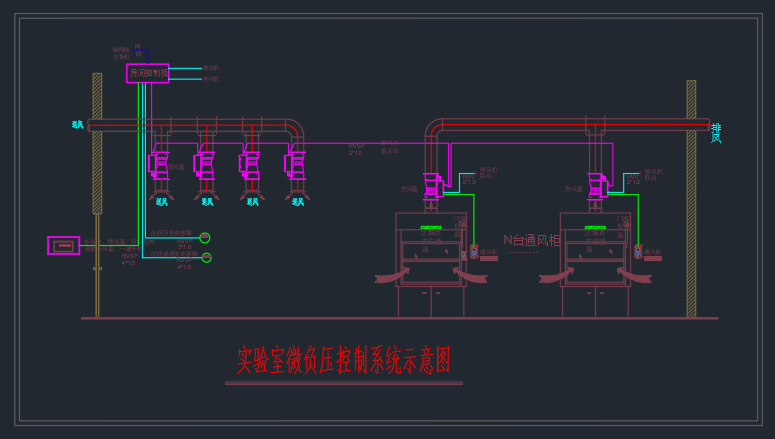

一、实验室风量差控制系统原理：
A）持续地监测实验室通风柜排风量及房间送风风量，通过控制新风送风量始终小于排风量的型式来保证实验室气流方向。
B）接收到停机命令时，系统先停送风延时再停排风;检测到排风量小于最小送风量时,送风会自动停机。
C）当通风柜排风量增大时，控制系统将增大新风量来恒定风量差
D)当通风柜的排风量减少时，控制系统将减少新风量来恒定风量差
E)房间紧急排风：当发生意外时，按下紧急排风键，控制系统将全部关闭空调送风系统，同时打开通风柜排风风阀到位置
实验室通风系统设计依据及参考标准：
1、根据建设方提供的任务书及有关文件、基础建筑平面图,按照专业实验室要求和特殊使用工艺指标设计
2、专业规范及标准要求
1）《科学实验室建筑设计规范》JGJ91-93
2）《通用用电设备配电设计规范》GB50055-1993
3）《采暖通风与空气调节设计规范》GBJ50019-2003
4）《通风与空调工程施工质量验收规范》GB50243-2002
5）《电气装置安装工程电缆线路施工及验收规范》GB50168－2002;
6）《实验室变风量排风柜/lab VAV fume hood》JG/T222－2007
11)本方案严格按照国内有关的规范要求，若有新规范出台请按新规范执行
二、通风系统设计原则
1.实验室项目通风系统设计考虑安全与节能统一，通风柜均采用变风量控制系统。
2.排风控制系统设计：实验室排风系统采用变频管道恒压控制方式。
3.送风控制系统设计：实验室送风采用全新风空调系统,新风经过处理后达到一定温度后送入实验室以维持实验室的压力平衡以及温度稳定。
三、控制系统说明
1、系统由通风柜VAV系统、房间风量差控制系统、排风机管道静压控制系统、新风空调控制系统及实验室集中监控系统构成。
2、根据实验大楼的结构和实验楼通风工艺，通风柜采用自适应变风量（UBC VAV）控制带视窗自动控制系统。通过实时测量通风柜视窗高度及排风量，保持通风柜视窗开启处平均面风速稳定在0.5±0.05m/s,响应时间<1秒；有人、无人操作状态下，面风速自动切换;通风柜门全关闭时维持最小排风量;通风柜视窗超限高报警；通风柜内温度超限报警；延时自动关机等。自动视窗控制系统：视窗自动升降，随动，视窗自动限高，防夹。
